Сеть internet состоящая из трех IPсетей

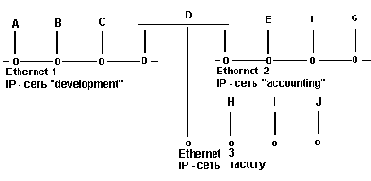

Рисунок 7. Сеть internet, состоящая из трех IP-сетей



За исключением D все машины имеют стек протоколов, аналогичный показанному на рисунке. Шлюз D соединяет все три сети и, следовательно, имеет три IP-адреса и три Ethernet-адреса. Машина D имеет стек протоколов TCP/IP, похожий на тот, что показан на Рисунок 3, но вместо двух модулей ARP и двух драйверов, он содержит три модуля ARP и три драйвера Ethernet. Обратим внимание на то, что машина D имеет только один модуль IP.

Менеджер сети присваивает каждой сети Ethernet уникальный номер, называемый IP-номером сети. На Рисунок 7 IP-номера не показаны, вместо них используются имена сетей.

Когда машина A посылает IP-пакет машине B, то процесс передачи идет в пределах одной сети. При всех взаимодействиях между машинами, подключенными к одной IP-сети, используется прямая маршрутизация, обсуждавшаяся в предыдущем примере.

Когда машина D взаимодействует с машиной A, то это прямое взаимодействие. Когда машина D взаимодействует с машиной E, то это прямое взаимодействие. Когда машина D взаимодействует с машиной H, то это прямое взаимодействие. Это так, поскольку каждая пара этих машин принадлежит одной IP-сети.

Однако, когда машина A взаимодействует с машинами, включенными в другую IP-сеть, то взаимодействие уже не будет прямым. Машина A должна использовать шлюз D для ретрансляции IP-пакетов в другую IP-сеть. Такое взаимодействие называется "косвенным".

Маршрутизация IP-пакетов выполняется модулями IP и является прозрачной для модулей TCP, UDP и прикладных процессов.

Если машина A посылает машине E IP-пакет, то IP-адрес и Ethernet-адрес отправителя соответствуют адресам A. IP-адрес места назначения является адресом E, но поскольку модуль IP в A посылает IP-пакет через D, Ethernet-адрес места назначения является адресом D.

адрес отправитель получатель
IP-заголовок
Ethernet-заголовок
A
A
E
D
