Переполнение, вызванное разными скоростями каналов.

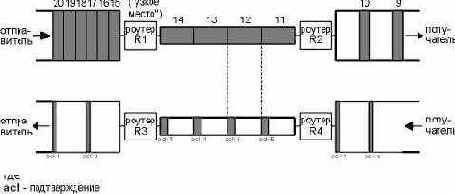

Рисунок 20.13 Переполнение, вызванное разными скоростями каналов.




Когда маршрутизатор R2 помещает принятые пакеты в локальную сеть, находящуюся на рисунке справа от него, он сохраняет те же промежутки, который были в глобальной сети, находящейся на рисунке слева от него, несмотря на то, что ширина полосы локальной сети больше. Точно так же, промежутки между подтверждениями, которые двигаются в обратном направлении, точно такие же, как и промежутки между подтверждениями, двигавшимися по более медленному каналу.

На рисунке 20.13 мы предположили, что отправитель не использует медленный старт и посылает сегменты, которые мы пронумеровали 1-20, с такой скоростью, которая обеспечивается локальной сетью. (При этом сделано предположение, что принимающий хост объявил размер окна равный по меньшей мере 20 сегментам.) Промежутки между подтверждениями соответствуют ширине полосы самого медленного канала. Мы считаем, что маршрутизатор, являющийся узким местом, имеет достаточный размер буферов для всех 20 сегментов. Если это не так, маршрутизатор будет отбрасывать пакеты. Мы посмотрим, как избежать этого, когда будем говорить о предотвращении переполнения в разделе "Алгоритм предотвращения переполнения" главы 21.
