TCP-IP крупным планом





Передача 8192 байт от svr4 к bsdi.

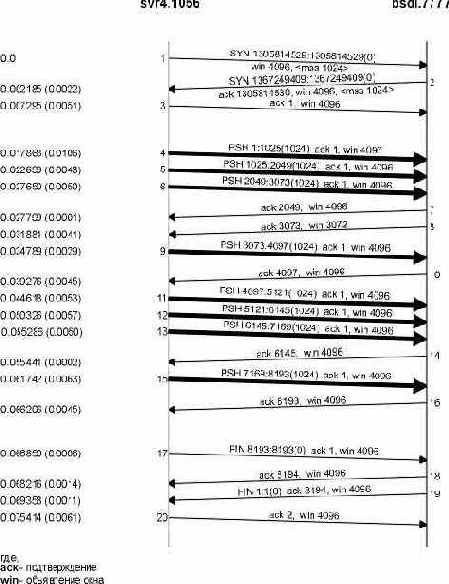

Рисунок 20.1 Передача 8192 байт от svr4 к bsdi.




Во-первых, отправитель передает три сегмента данных (4-6). Следующий сегмент (7) подтверждает только первые два сегмента данных. Мы знаем об этом, потому что номер последовательности подтверждения равен 2049, а не 3073.

Сегмент 7 содержит ACK с номером 2049, а не 3073 по следующей причине. Когда пакет прибывает, он первоначально обрабатывается драйвером устройства, а затем помещается во входную очередь IP. Три сегмента 4, 5 и 6 прибывают один за другим и помещаются во входную очередь IP в том порядке, как они были приняты. IP затем передаст их в TCP в том же самом порядке. Когда TCP обрабатывает сегмент 4, в соединении генерируется задержанный ACK. TCP обрабатывает следующий сегмент (5), и теперь TCP имеет два сегмента, на которые необходимо сгенерировать подтверждение (ACK), поэтому генерируется подтверждение с номером 2049 (сегмент 7), а флаг задержанного ACK для этого соединения снимается. TCP обрабатывает следующий входной сегмент (6), а в соединение снова генерируется задержанный ACK. Перед тем как прибывает сегмент 9, выключается таймер задержанного ACK и генерируется подтверждение с номером 3073 (сегмент 8). В сегменте 8 окно объявляется размером 3072 байта, так как 1024 байта данных в приемном буфере TCP до сих пор не прочитаны приложением.

В случае сегментов 11-16 подтверждение осуществляется на каждый сегмент. Сегменты 11, 12 и 13 прибывают и помещаются во входную очередь IP. Когда сегмент 11 обрабатывается TCP, соединение помечается как использующее задержанное ACK. Когда обрабатывается сегмент 12, генерируется ACK (сегмент 14) на сегменты 11 и 12, а флаг задержанного ACK для данного соединения снимается. При обработке сегмента 13 соединение вновь помечается как использующее задержанное ACK, однако перед тем как задержанный ACK снимается по таймеру, обрабатывается сегмент 15, при этом ACK (сегмент 16) отправляется немедленно.

Очень важно обратить внимание на то, что ACK в сегментах 7, 14 и 16 подтверждает два принятых сегмента. В случае использования протокола TCP с изменяющимся окном, принимающая сторона не должна подтверждать каждый принятый пакет. В случае TCP, подтверждения накапливаются - они подтверждают, что получатель корректно принял все байты до номера последовательности подтверждения минус один. В этом примере три из ACK подтвердили 2048 байт данных, а два подтвердили 1024 байта данных. (За исключением ACK, появлявшихся при установлении и разрыве соединения.)

С помощью tcpdump мы посмотрим TCP в действии. Порядок прохождения пакетов, который мы видим, зависит от многих факторов, большинство из которых сложно проконтролировать: реализация посылающего TCP, реализация принимающего TCP, чтение данных принимающим процессом (это зависит от процесса построения временных графиков в операционной системе) и динамики сети (коллизии в Ethernet). Не существует одного единственного корректного способа для двух TCP осуществить обмен данными.

Для того чтобы показать, как все может измениться, на рисунке 20.2 показана еще одна временная диаграмма для того же самого обмена данными между теми же самыми хостами. Обмен был осуществлен через несколько минут после того, который был показан на рисунке 20.1.
