Системы, использованные для определения

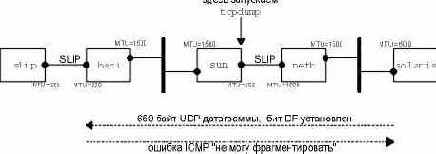

Рисунок 11.13 Системы, использованные для определения транспортного MTU с использованием UDP.




Следующая команда генерирует десять UDP датаграмм размером 650 байт с интервалом в 5 секунд:

solaris % sock -u -i -n10 -w650 -p5 slip discard

На рисунке 11.14 показан вывод команды tcpdump. Когда этот пример был запущен, маршрутизатор bsdi был сконфигурирован таким образом, чтобы не возвращать MTU следующей пересылки как часть ICMP ошибки "не могу фрагментировать".

Первая посланная датаграмма с установленным битом DF (строка 1) генерирует ожидаемую ошибку от маршрутизатора bsdi (строка 2). Что интересно, следующая датаграмма, также посланная с установленным битом DF (строка 3), генерирует ту же самую ICMP ошибку (строка 4). Мы ожидали, что эта датаграмма будет послана с выключенным битом DF.

В строке 5 IP наконец понял, что датаграммы в этот пункт назначения не должны посылаться с установленным битом DF, после чего стал фрагментировать датаграммы на хосте источнике. Это поведение отличается от того, что было показано в ранних примерах, где IP отправлял датаграммы, которые он получал от UDP, и при этом маршрутизаторам с более маленькими MTU (bsdi в данном случае) позволялось осуществлять фрагментацию.

1 0.0 solaris.38196 > slip.discard: udp 650 (DF)
2 0.004218 (0.0042) bsdi > solaris: icmp:
slip unreachable - need to frag, mtu = 0 (DF)

3 4.980528 (4.9763) solaris.38196 > slip.discard: udp 650 (DF)
4 4.984503 (0.0040) bsdi > solaris: icmp:
slip unreachable - need to frag, mtu = 0 (DF)

5 9.870407 (4.8859) solaris.38196 > slip.discard: udp 650 (frag 47942:552@0+)
6 9.960056 (0.0896) solaris > slip: (frag 47942:106@552)

7 14.940338 (4.9803) solaris.38196 > slip.discard: udp 650 (DF)
8 14.944466 (0.0041) bsdi > solaris: icmp:
slip unreachable - need to frag, mtu = 0 (DF)

9 19.890015 (4.9455) solaris.38196 > slip.discard: udp 650 (frag 47944:552@0+)
10 19.950463 (0.0604) solaris > slip: (frag 47944:106@552)

11 24.870401 (4.9199) solaris.38196 > slip.discard: udp 650 (frag 47945:552@0+)
12 24.960038 (0.0896) solaris > slip: (frag 47945:106@552)

13 29.880182 (4.9201) solaris.38196 > slip.discard: udp 650 (frag 47946:552@0+)
14 29.940498 (0.0603) solaris > slip: (frag 47946:106@552)

15 34.860607 (4.9201) solaris.38196 > slip.discard: udp 650 (frag 47947:552@0+)
16 34.950051 (0.0894) solaris > slip: (frag 47947:106@552)

17 39.870216 (4.9202) solaris.38196 > slip.discard: udp 650 (frag 47948:552@0+)
18 39.930443 (0.0602) solaris > slip: (frag 47948:106@552)

19 44.940485 (5.0100) solaris.38196 > slip.discard: udp 650 (DF)
20 44.944432 (0.0039) bsdi > solaris: icmp:
slip unreachable - need to frag, mtu = 0 (DF)
