Пример уполномоченного ARP.

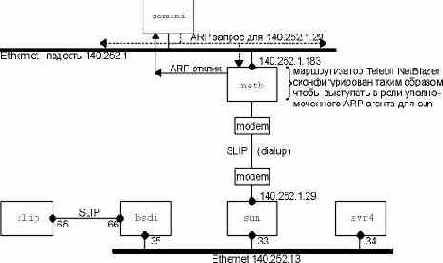

Рисунок 4.6 Пример уполномоченного ARP.




Когда какой-либо другой хост в подсети 140.252.1 (скажем, gemini) хочет послать IP датаграмму хосту sun на адрес 140.252.1.29, gemini сравнивает идентификатор сети (140.252) и идентификатор подсети (1), и если они идентичны, отправляет ARP запрос в верхний Ethernet (на рисунке 4.6) на IP адрес 140.252.1.29. Маршрутизатор netb распознает этот IP адрес как принадлежащий одному из dialup хостов и отвечает, отправив аппаратный адрес этого Ethernet интерфейса в кабель 140.252.1. Хост gemini посылает IP датаграмму в netb по Ethernet, а netb направляет датаграмму в sun по SLIP каналам с дозвоном (dialup). Это делает его прозрачным для всех хостов подсети 140.252.1, так как хост sun действительно находится "позади" маршрутизатора netb.

Если мы запустим команду arp на хосте gemini после общения с хостом sun, то увидим, что оба эти адреса принадлежат подсети 140.252.1 (netb и sun) и что им соответствует один аппаратный адрес. Как правило, это основная причина, по которой используется уполномоченный агент ARP.

gemini % arp -a
появится много строк про хосты из подсети 140.252.1
netb (140.252.1.183) at 0:80:ad:3:6a:80
sun (140.252.1.29) at 0:80:ad:3:6a:80

Еще одна деталь на рисунке 4.6, которую необходимо объяснить, это отсутствие IP адреса под квадратиком, который обозначает маршрутизатор netb (SLIP канал). Почему на обоих концах SLIP канала нет IP адреса, как между bsdi и slip? В разделе "Команда ifconfig" главы 3, из вывода команды ifconfig, мы заметили, что адрес назначения SLIP канала 140.252.1.183. NetBlazer не требует наличия IP адресов на каждом конце SLIP канала. (Это позволяет сэкономить несколько столь ценных в настоящее время IP адресов.) Он определяет какой хост посылает пакет в зависимости от того по какому последовательному интерфейсу прибыл пакет, поэтому нет необходимости каждому хосту на SLIP канале использовать уникальный IP адрес для своего канала с маршрутизатором. Все dialup хосты используют адрес 140.252.1.183 в качестве адреса назначения для своих SLIP каналов.

Уполномоченный агент ARP обеспечивает доставку датаграмм к маршрутизатору sun, однако как это делают другие хосты из подсети 140.252.13? Для направления датаграмм в другие хосты должна использоваться маршрутизация. Где-либо в сети 140.252 должны быть сделаны записи в таблице маршрутизации, поэтому все датаграммы, направляющиеся в подсеть 140.252.13 или в указанные хосты этой подсети, будут направляться на маршрутизатор netb. Этот маршрутизатор знает, как доставить датаграммы в их конечный пункт назначения, отправляя их через маршрутизатор sun.

Уполномоченный агент ARP также называется смешанным (promiscuous ARP) или расщепленным (ARP hack). Эти имена появились благодаря другому использованию уполномоченных агентов ARP: они применялись для того, чтобы спрятать друг от друга две физические сети между которыми находился маршрутизатор. В этом случае обе физические сети использовали один и тот же идентификатор сети, так как маршрутизатор, находящийся между ними, был сконфигурирован как уполномоченный ARP агент, чтобы отвечать на ARP запросы из одной сети к хостам в другой сети. Эта техника использовалась в прошлом, чтобы спрятать группу хостов с более старой версией TCP/IP на отдельном физическом кабеле. Две причины, по которым приходилось отделять эти "устаревшие" хосты, заключались в том, что, во-первых, они не могли поддерживать разделение на подсети и, во-вторых, использовали старые широковещательные адреса (идентификатор хоста состоял из всех нулевых бит вместо современного стандарта, при котором идентификатор хоста состоит из единичных битов).
